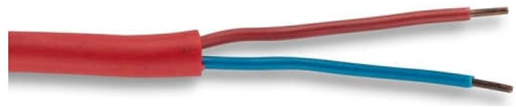

Cable Type: PVC Insulated and Jacketed 60V Fire Cable 20AWG/2C Non-Shield

Physical Characteristics

Inner Conductor                        Soild BC (Bare Copper)

Diameter of Conductor          0.8mm = 20AWG

Dielectric                                     PV C insulated, FR(fire retardant)

Shield                                            N/A

Outer Jacket                              PVC compound, FR(fire retardant), rated at -20 to +80℃

Jacket Color                                Red RAL3000

Overall Diameter                     4.0mm±0.1mm nom.

Mechanical Properties

Minimum bend radius                  20xD

Installation Temperature           -20 to + 80°C

Storage temperature                   -20 to + 60°C

Operating temperature              -20 to + 80°

Total weight                                    21 kg/km nom.

Electrical & Transmission Properties @ 20°C

Capacitance                                                               120±3 Pf/m @ 1kH

Velocity of propagation                                         55% nom. @1kHz

DC Resistance of Inner Conductor                    36.0Ω/ km Max.

Contnuous Working Voltage                              60V rms Max.

Insulation Resistance                                         100MΩ*km min

Dielectric Strength                                             1500v rms min/ 1 minute

                                                                                  (between conductors)

Packing Information:

100m coil roll

200m/250m/300m plastic reel

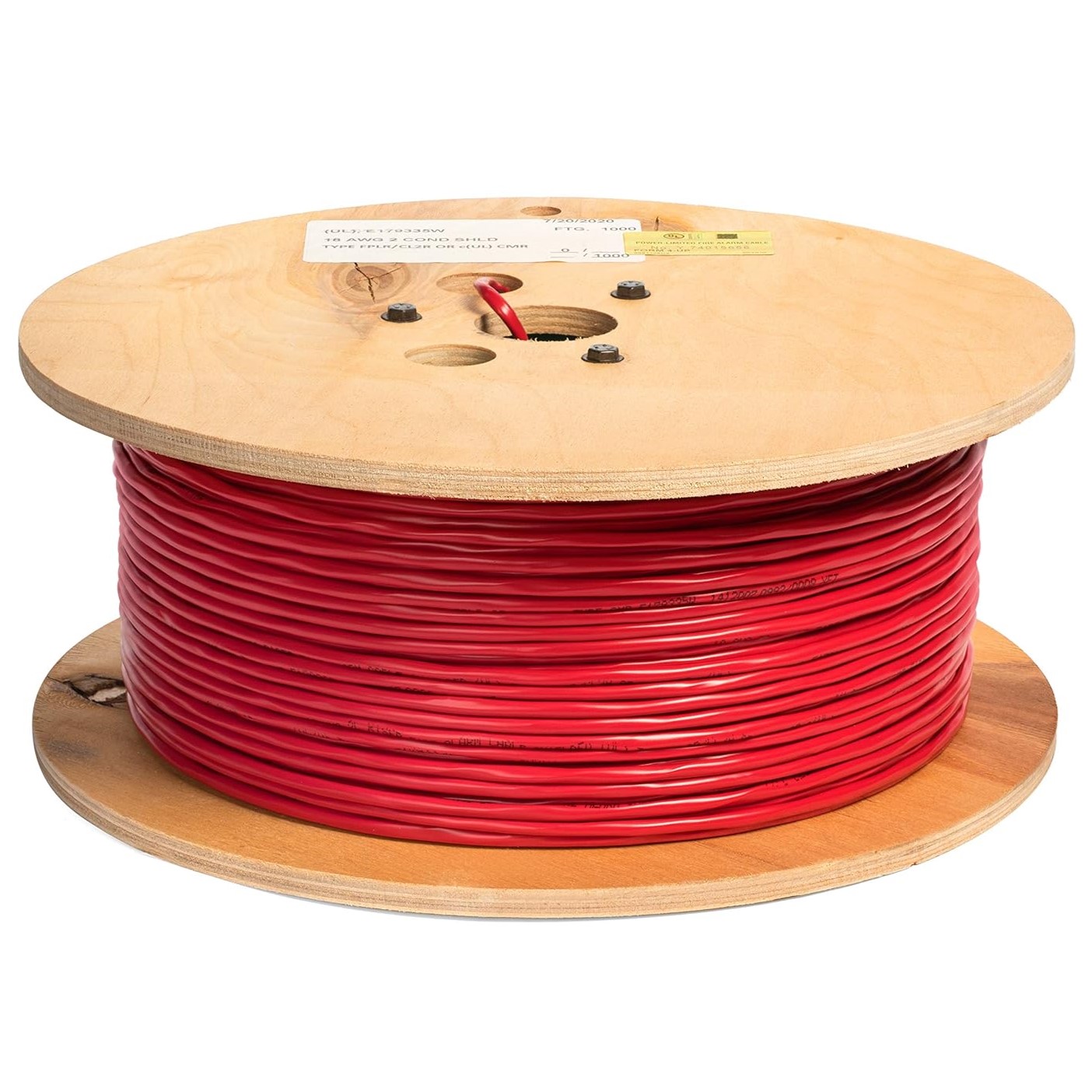

500m wooden drum
