Cable Type: RG-6 Type 06 Tri-Shield 18# PVC 75Ω Coaxial Cable

Technical Data Sheet

Physical Characteristics

Inner Conductor                         Solid Copper Claded Steel (CCS)

Diameter of Conductor                 1.02±0.01mm (18AWG).

Conductivity                                15%, 18%, 21%, 23%, 24%

Dielectric                                         Foamed PE, 4.70±0.1 mm OD

Thickenss                                         1.65mm nom.

Shield #1                                         Aluminum Foil (Bonded or not Bonded)

Shield #2 (Outer Conductor) Braiding, 50%, 60%, 70%, 80%, 90% min. coverage, aluminum alloy wires (AL)

Shield #3                                         Aluminum Foil

Outer Jacket                                 PVC for indoor use or PE for Outdoor use

Jacket Color                                Black UV-Resistant PVC, white PVC or PE for outdooor use

Jacket Thickness                       0.8mm nom.

Overall Diameter                       7.0±0.20 mm.

Mechanical Properties

Inner Conductor Elongation                     1% min.

Inner Conductor Tensile Strength             550N/ mm2 min.

Min. Bend Radius                                            70mm

Installation Temperature                            -20 to +70°C

Storage temperature                                   -20 to +70°C

Operating temperature                          -40 to +60°C

Total weight                                                 40 kg/km nom.

Electrical & Transmission Properties @ 20°C

Property

Characteristic Inpedance               75±3Ω

Capacitance                                        54±3 Pf/m @ 1kHz

Velocity of propagation                 83% nom.

DC Resistance of Inner Conductor 110 Ω/ km Max.

Insulation Resistance                        1000 Mohm/1KM min.

Return Loss                                       22dB min. @5-450MHz

                                                              20dB min. @450-3000MHz

Attenuation

Frequency MHz Nom.Attenuation Db/ 100m （±15%）

            55                                 5.25

           187                                9.35

           400                                13.00

           865                               20.10

          1000                                21.49

Note: All attenuation values are nominal calculated values with a ±15% tolerance..

Packing Information:

100m Wrapping Coil

100m Plastic Roll

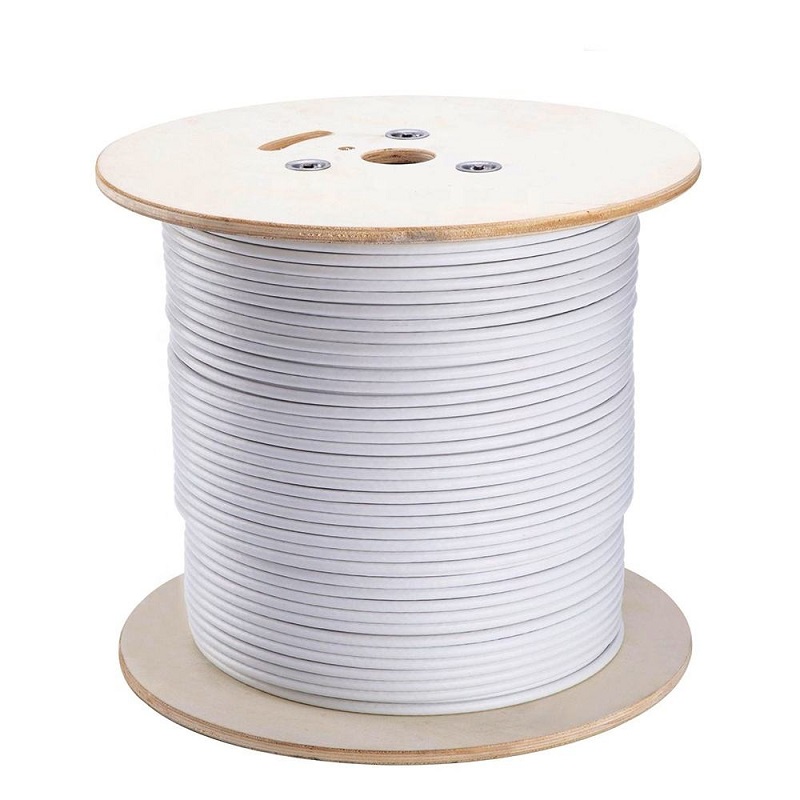

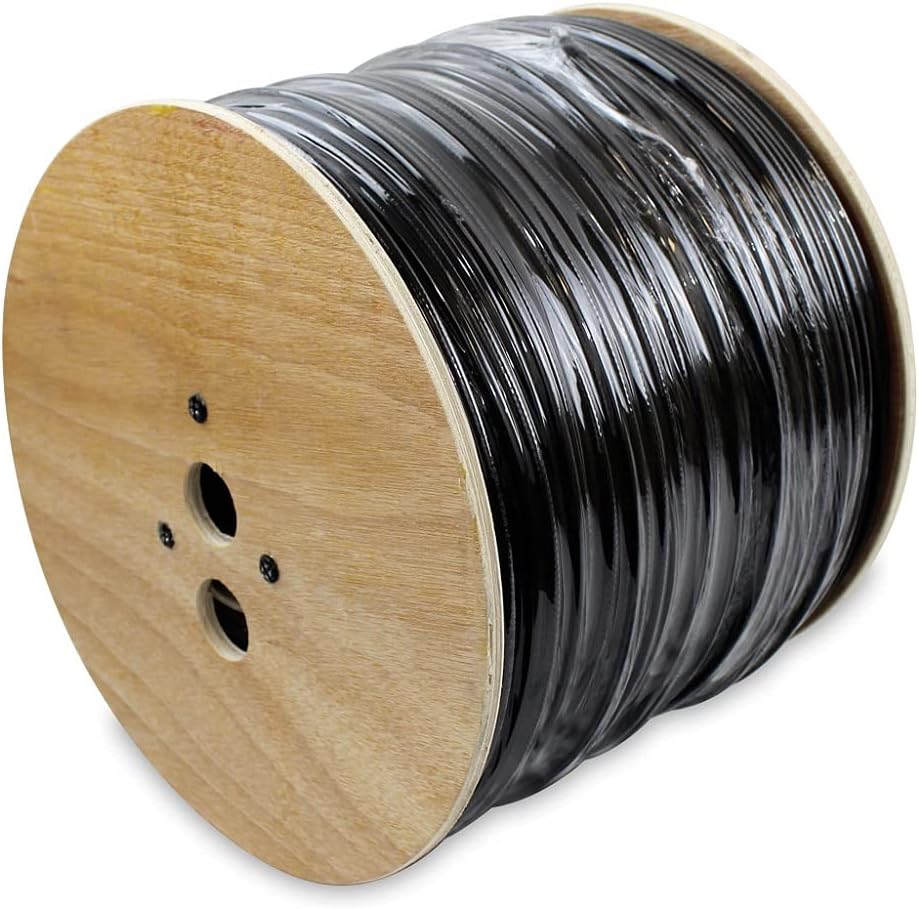

305m Wooden Drum

500m Wooden Drum
