Cable Type: RG-6 Type 06 Dual-Shield 18# PVC 75Ω Coaxial Cable

Technical Data Sheet

Physical Characteristics

Inner Conductor                            Solid Copper Claded Steel (CCS)

Diameter of Conductor                   1.02±0.01mm (18AWG).

Conductivity                                   15%, 18%, 21%, 23%, 24%

Dielectric                                           Foamed PE, 4.70±0.1 mm OD

Thickenss                                           1.65mm nom.

Shield #1                                           Aluminum Foil (Bonded or not Bonded

Shield #2 (Outer Conductor)  Braiding, 50%, 60%, 70%, 80%, 90% min. coverage, aluminum alloy wires (AL)

Outer Jacket                                  PVC for indoor use or PE for Outdoor use

Jacket Color                                 Black UV-Resistant PVC, white PVC or PE for outdooor use

Jacket Thickness                         0.8mm nom.

Overall Diameter                        7.0±0.20 mm.

Mechanical Properties

Inner Conductor Elongation                 1% min.

Inner Conductor Tensile Strength 550N/ mm2 min.

Min. Bend Radius                                70mm

Installation Temperature               -20 to +70°C

Storage temperature                              -20 to +70°C

Operating temperature              -40 to +60°C

Total weight                              40 kg/km nom.

Electrical & Transmission Properties @ 20°C

Property

Characteristic Inpedance                 75±3Ω

Capacitance                                         54±3 Pf/m @ 1kHz

Velocity of propagation                 83% nom.

DC Resistance of Inner Conductor 110 Ω/ km Max.

Insulation Resistance                         1000 Mohm/1KM min.

Return Loss                                         22dB min. @5-450MHz

                                                                20dB min. @450-3000MHz

Attenuation

Frequency MHz                            Nom.Attenuation Db/ 100m （±15%）

           55                                                                5.25

          187                                                                       9.35

          400                                                               13.00

         865                                                               20.10

       1000                                                               21.49

Note: All attenuation values are nominal calculated values with a ±15% tolerance..

Packing Information:

100m Wrapping Coil

100m Plastic Roll

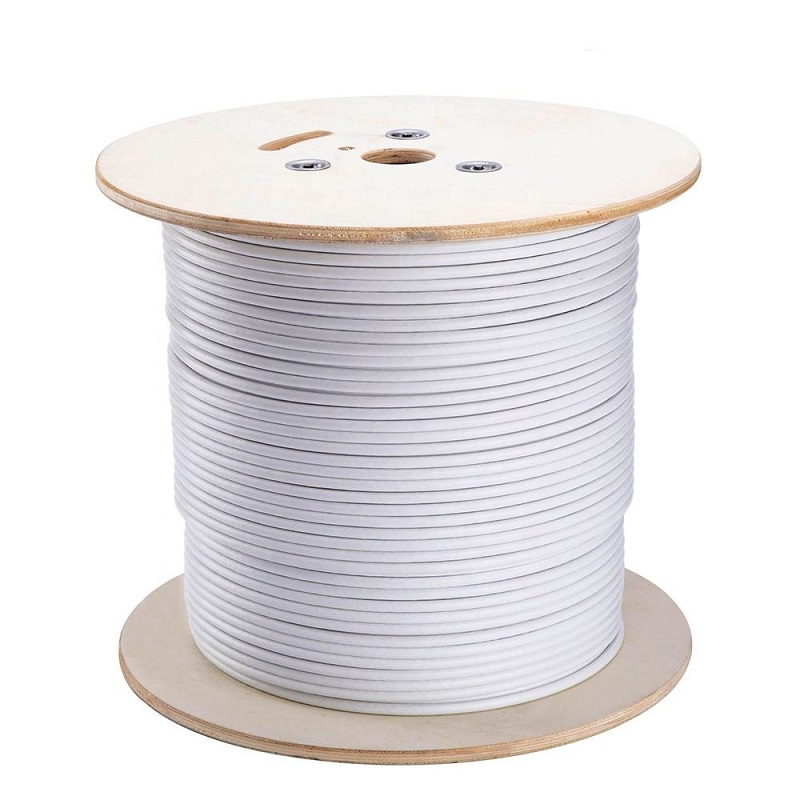

305m Wooden Drum

500m Wooden Drum
