Cable Type: RG-59 B/u  75Ω Coaxial Cable

Technical Data Sheet

Physical Characteristics

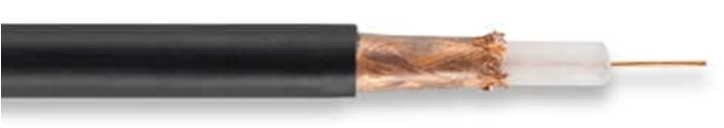

Inner Conductor                Solid Copper Claded Steel (CCS), or Bare Copper (BC)

Diameter of Conductor        0.58mm, 0.61mm, 0.64mm, 0.81mm

Dielectric                                 Solid HDPE or Foamed PE, 3.70±0.2 mm OD

Thickenss                                1.55mm nom.

Shield #1                                Aluminum Foil (Optional for Solid PE Dielectric)

Shield #2                                 Braiding, 60%, 80%, 90% min. coverage, copper-clad aluminum wires (CCA)

Outer Jacket                       PVC for indoor use or PE for Outdoor use

Jacket Color                     Black UV-Resistant PVC, white PVC or PE for outdooor use

Jacket Thickness             0.8mm nom.

Overall Diameter              6.0±0.20 mm.

Mechanical Properties

Minimum bend radius                                          120 mm

Inner Conductor Elongation                          1% min.

Inner Conductor Tensile Strength                  560N/ mm2 min

Cold Bend                                                                  5 wraps, 60mm mandrel after 4 hours @-20℃

Jacket Tensile Properties before aging          Tensile strength: 1.0MPa min.

                                                                                   Elongation: 200% min.

Installation Temperature                                  -20 to +70°C

Storage temperature                                         -20 to +70°C

Operating temperature                                -40 to +60°C

Total weight                                                       38 kg/km nom.

Electrical & Transmission Properties @ 20°C

Property

Characteristic Inpedance                75±3Ω

Capacitance                                        67.3±3 Pf/m @ 1kHz

Velocity of propagation                66% nom.

DC Resistance of Inner Conductor166.6Ω/ km Max.

DC Resistance of Outer Conductor31.6Ω/ km Max.

Contnuous Working Voltage       1.7kV rms Max.

Dielectric Strength                              7kV rms Min.

Jacket Spark Test                              5kV rms Min.

Jacket Dielectric Test After Cold Bend5kV rms Min.

Attenuation

Frequency MHzNom.Attenuation Db/ 100m （±15%）Frequency MHzNom. Attenuation Db/ 100m

50                                                         10.10                                                         700                                               37.90

200                                                        18.80                                                         900                                              43.20

400                                                        27.20                                                        1000                                       46.10

Note: All attenuation values are nominal calculated values.

Packing Information:

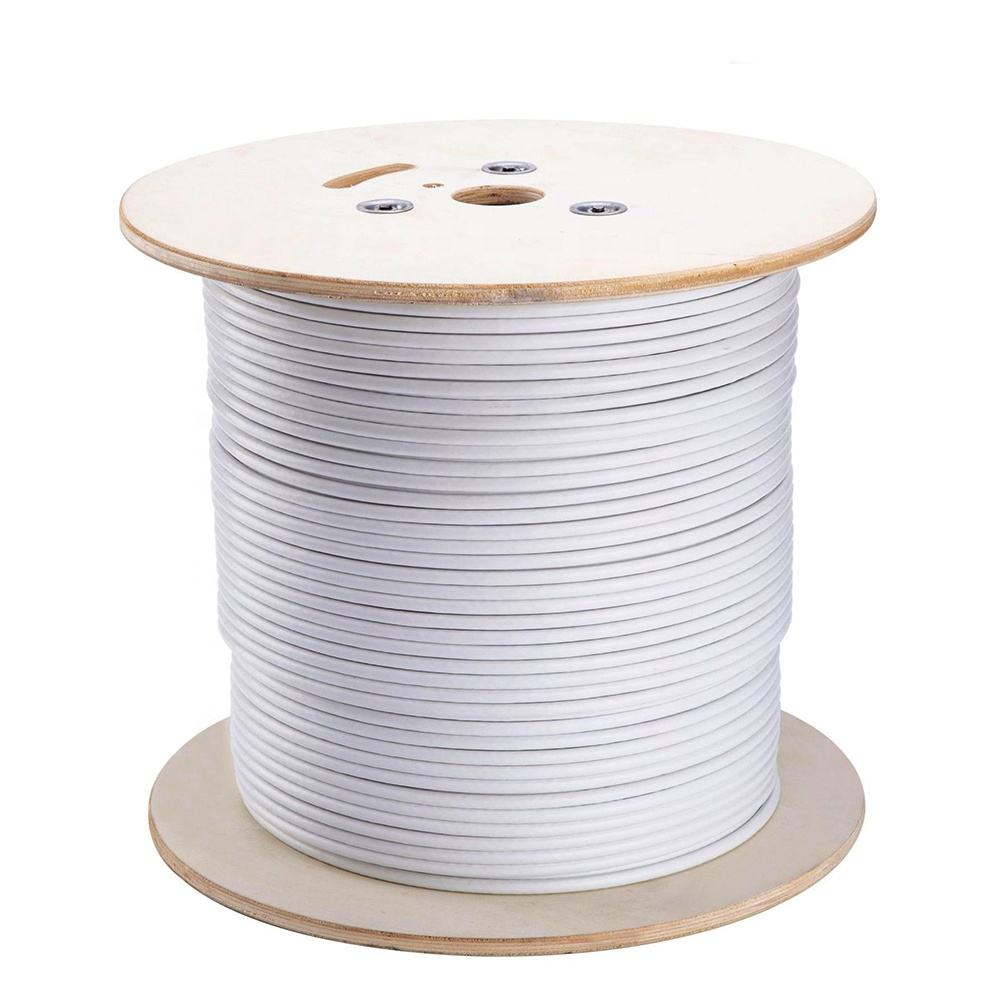

100m Wrapping Coil

100m Plastic Roll

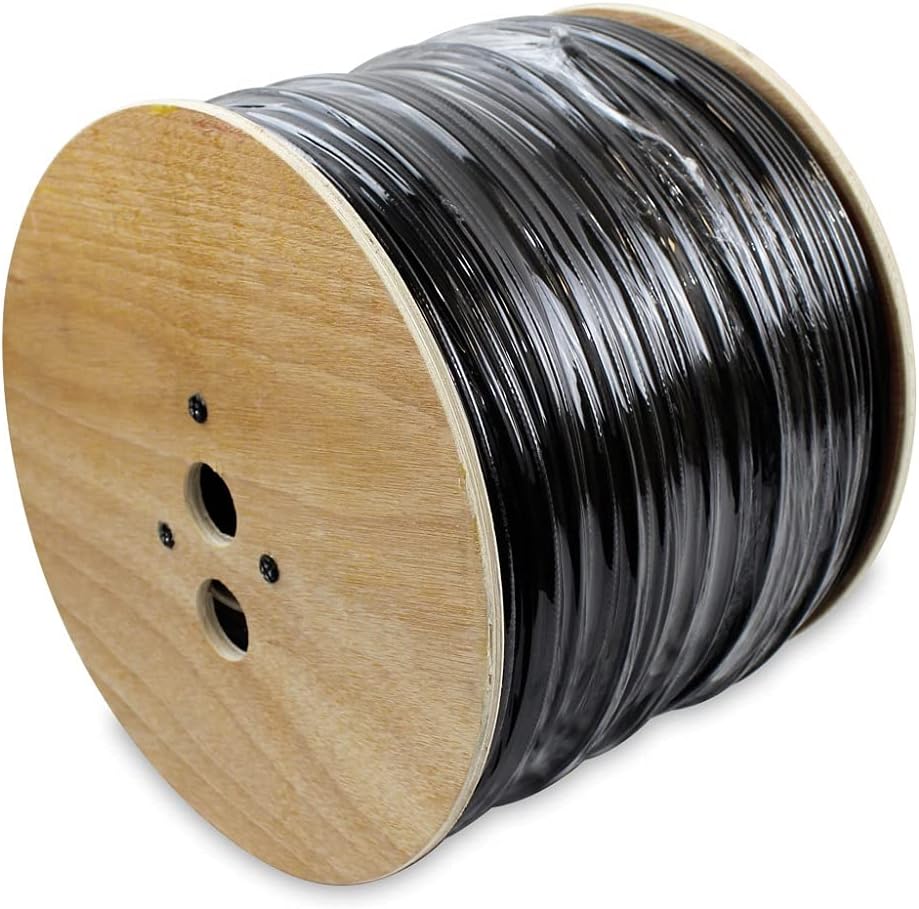

200m Wooden Drum

250m Wooden Drum

305m Wooden Drum

500m Wooden Drum
