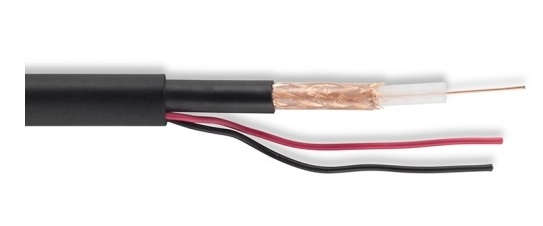

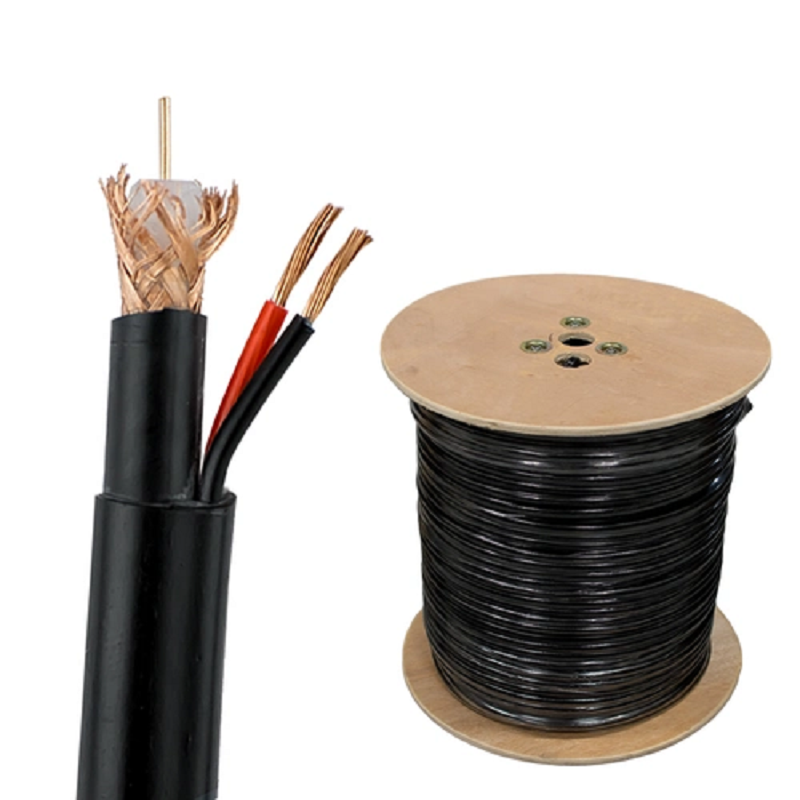

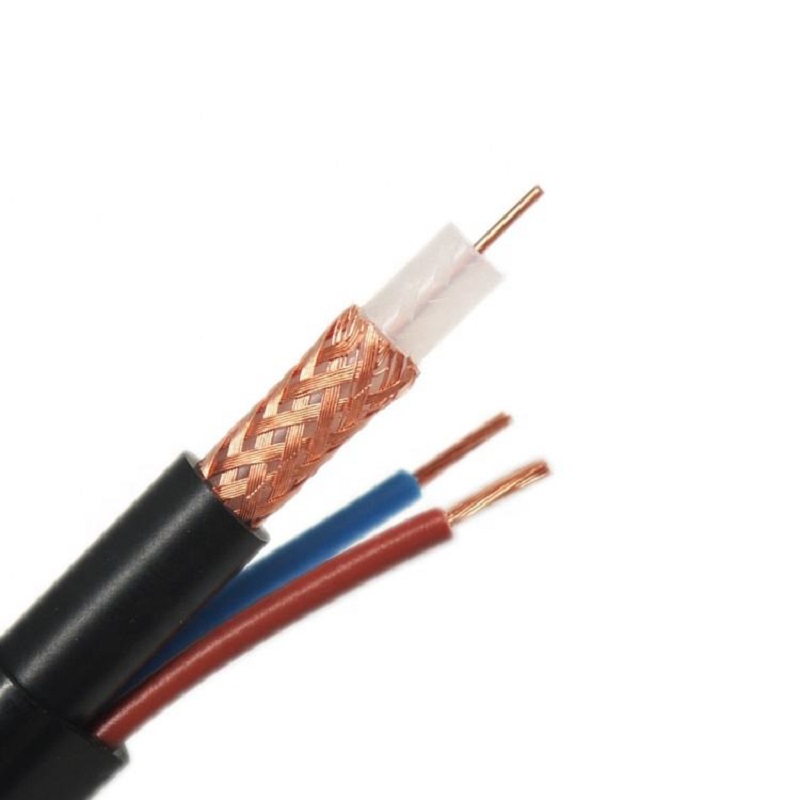

Cable Type: RG-59 Coaxial 75Ω Cable+ 2DC Wires  (NYY) Outdoor

This cable is constructed of an RG-59 cable PVC insulated with 2 stranded CCA wires for power and control.

2 DC Wires are colored red and black. Overall jacketed with black PVC compound for outdoor use.

Technical Data Sheet

Physical Characteristics

RG59 Cable

Inner Conductor                     Solid Copper Claded Steel (CCS), or Bare Copper (BC)

Diameter of Conductor        0.58mm, 0.61mm, 0.64mm, 0.81mm

Dielectric                                   Solid HDPE or Foamed PE, 3.70±0.2 mm O

Outer Conductor                    Braiding, 60%, 80%, 90% min. coverage, copper-clad aluminum wires (CCA)

Outer Jacket                           Black UV-Resistant PVC, white PVC or PE for outdooor use

Overall Diameter                   6.0±0.20 mm.

Power Wires

Conductors                            Stranded,    16x0.2mm (0.5 mm²), 24x0.2mm(0.75 mm²), 7x0.3mm(0.5 mm²), or 7x0.37mm(0.75 mm²)

Material                                   Copper Clad Aluminum (CCA) or Bare Copper (BC)

Insulation                               PVC

Total number of wires      2

Color code                            Red, Black

Jacket                                    Black PVC compound

Overall Jacket

Overall Jacket                     Black UV-Resistant PVC compound for outdoor use

Overall Diameter                9.5±0.3mm

Mechanical Properties

Minimum bend radius                       150 mm

Storage temperature                         -20 to +70°C

Operating temperature                   -20 to +60°C

Total weight                                         90 kg/km nom

Electrical & Transmission Properties @ 20°C

Property                                                  Coaxial Cable                        Power Cable

Characteristic Inpedance                  75±3Ω                                        N/A

Capacitance                                         69±3 Pf/m @ 1kHz                     N/A

Velocity of propagation                         66% nom.                                  50%

Return Loss                                 18dB min. @ 5 to 1000MHz               N/A

DC Resistance of Inner Conductor           247Ω/ km Max.               54Ω/km Max.

Contnuous Working Voltage               1.7kV rms Max.                       60v

Dielectric Strength                                  7kV rms Min.                      1kv rms Min.

Jacket Spark Test                                     5kV rms Min.                      N/A

Jacket Dielectric Test After Cold Bend             5kV rms Min.                      N/A

Attenuation

Frequency MHz   Nom.Attenuation Db/ 100m （±15%）        Frequency MHz                 Nom. Attenuation Db/ 100m

50                                        10.10                                                                       700                                                 37.90

200                                    18.80                                                                        900                                                 43.20

400                                     27.20                                                                      1000                                                 46.10

Note: All attenuation values are nominal calculated values.

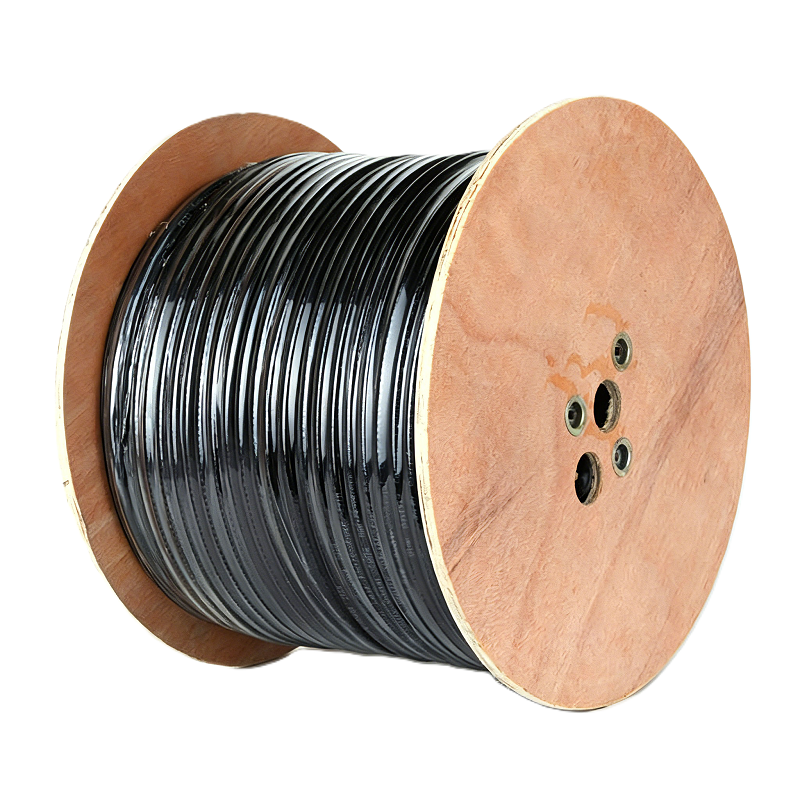

Packing Information:100m Wrapping Coil100m Wooden Drum305m Wooden Drum
