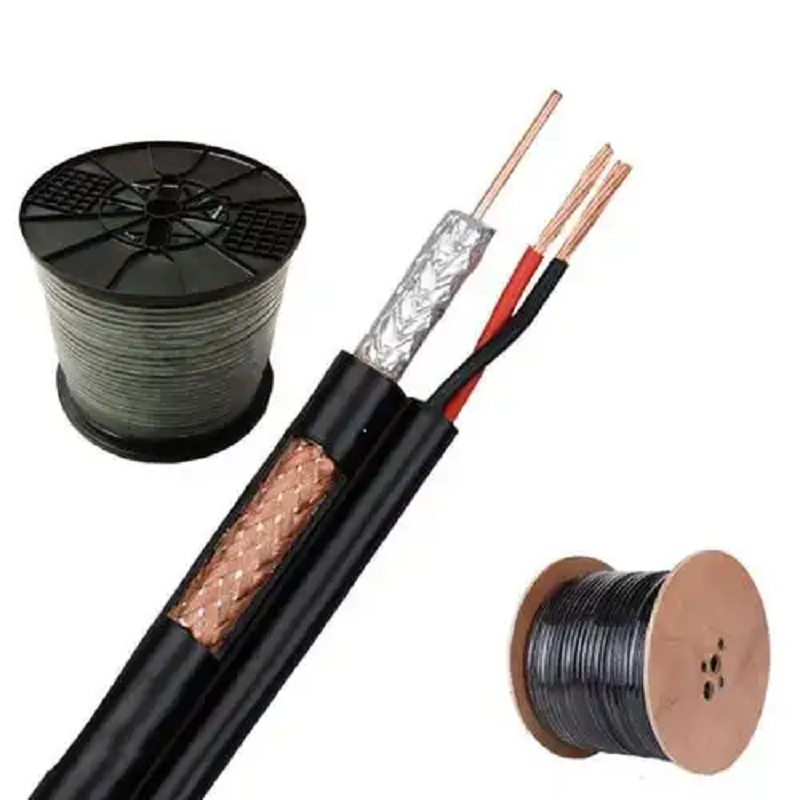

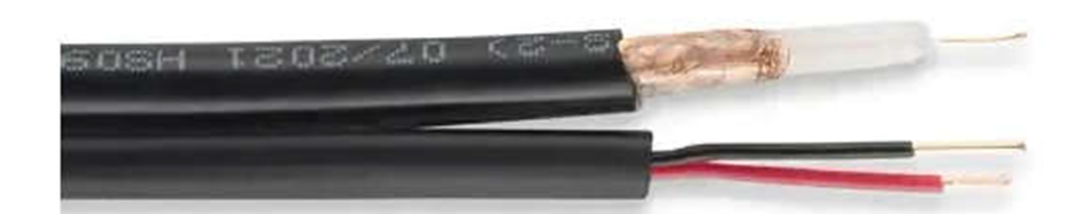

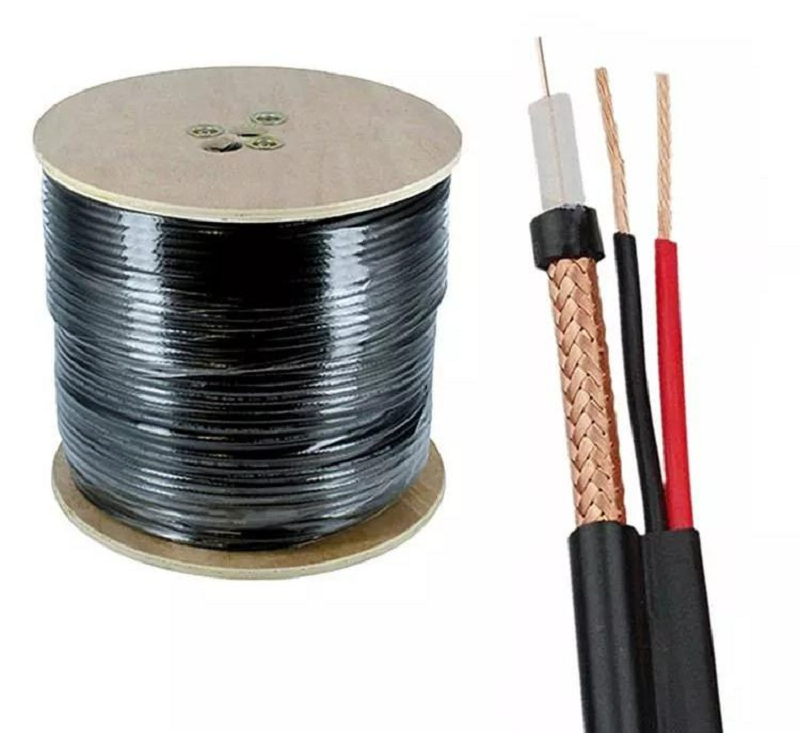

Cable Type: RG-59 Coaxial Cable 75Ω + 2 DC Cables (FIG-8) Siamese

This cable is constructed of an RG59 cable with 90% CCA Braid + 2DC cables with PVC insulated for power and control.

 2 DC Wires are colored red and black. Jacketed in parallel FIG-8 formation (""Siamese"") "

Technical Data Sheet

Physical Characteristics

RG59 Cable

Inner Conductor                                        Solid Copper Claded Steel (CCS), or Bare Copper (BC)

Diameter of Conductor                           0.58mm, 0.61mm, 0.64mm, 0.81mm

Dielectric                                                        Solid HDPE or Foamed PE, 3.70±0.2 mm OD

Outer Conductor                                        Braiding, 60%, 80%, 90% min. coverage, copper-clad aluminum wires (CCA)

Outer Jacket                                                 Black UV-Resistant PVC, white PVC or PE for outdooor use

Overall Diameter                                        6.0±0.20 mm.

DC Wires

Conductors                                                  Stranded, 16x0.2mm (0.5 mm²), 24x0.2mm(0.75 mm²), 7x0.3mm(0.5 mm²), or 7x0.37mm(0.75 mm²)

Material                                                         Coper Clad Aluminum (CCA) or Bare Copper (BC)

Insulation                                                     PVC

Total number of wires                            2

Color code                                                 Red, Black

Jacket                                                         Black PVC compound

Mechanical Properties

Minimum bend radius                      150 mm

Storage temperature                       -20 to +70°C

Operating temperature                   -20 to +60°C

Total weight                                        90 kg/km nom.

Electrical & Transmission Properties @ 20°C

Property                                                                      Coaxial Cable                                              Power Cable

Characteristic Inpedance                                          75±3Ω                                                             N/A

Capacitance                                                                   69±3 Pf/m @ 1kHz                                      N/A

Velocity of propagation                                             66% nom.                                                         50%

Return Loss                                                                 18dB min. @ 5 to 1000MHz                             N/A

DC Resistance of Inner Conductor                     247Ω/ km Max.                                             54Ω/km Max.

Contnuous Working Voltage                                 1.7kV rms Max.                                                   60v

Dielectric Strength                                                     7kV rms Min.                                           1kv rms Min.

Jacket Spark Test                                                       5kV rms Min.                                                            N/A

Jacket Dielectric Test After Cold Bend                     5kV rms Min.                                                            N/A

Attenuation

Frequency MHz          Nom.Attenuation Db/ 100m （±15%）Frequency MHz             Nom. Attenuation Db/ 100m

         50                                    0.10                                                                700                                              37.90

       200                                    18.80                                                                   900                                         43.20

       400                                    27.20                                                                 1000                                         46.10

Note: All attenuation values are nominal calculated values.

Packing Information:

100m Wrapping Coil 100m Plastic Roll 200m Wooden Drum                  250m Wooden Drum                  305m Wooden Drum                  305m Wooden Drum

250ft Pull Box                           500ft Pull Box                            1000ft Pull Box
