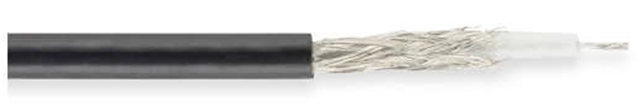

Cable Type: RG-58 C/u (95%) 50 Ohm Coaxial Cable

Physical Characteristics

Inner Conductor                     19x0.18mm stranded BC/ TC

Diameter of Conductor       20AWG

Dielectric                                  Solid LDPE 2.95±0.15mm

Outer Conductor                   Braiding, 60%, 80%, 95% min. coverage, BC or TC

Outer Jacket                           PVC

Jacket Color                           Black UV-Resistant PVC

Jacket Thickness                 0.8mm nom.

Overall Diameter                 4.9±0.20 mm.

Mechanical Properties

Minimum bend radius                      30 mm

Inner Conductor Elongation         10% min.

Cold Bend                                             5 wraps, 60mm mandrel after 4 hours @-20℃

Installation Temperature               -20 to +70°C

Storage temperature                        -20 to +70°C

Operating temperature                   -40 to +60°C

Total weight                                        40 kg/km nom.

Electrical & Transmission Properties @ 20°C

Property                                                                          Coaxial Cable

Characteristic Inpedance                                         50±2Ω

Capacitance                                                                   101Pf/m @ 1kHz

Velocity of propagation                                             66% nom.

DC Resistance of Inner Conductor                        35.6Ω/ km Max.

DC Resistance of Outer Conductor                       31.6Ω/ km Max.

Contnuous Working Voltage                                   1.9kV rms Max.

Dielectric Strength                                                      3kV rms Min.

Jacket Dielectric Test After Cold Bend               5kV rms Min.

Attenuation

Frequency MHz        Nom.Attenuation Db/ 100m （±15%）

1                                                            1.40

10                                                         4.60

50                                                       11.00

100                                                    16.00

200                                                    23.00

400                                                    35.00

500                                                    40.00

1000                                                 60.00

1500                                                 80.00

2000                                                 94.00

Note: All attenuation values are nominal calculated values.

Packing Information:

100m Wrapping Coil

250m Wooden Drum

100m Plastic Roll

305m Wooden Drum

200m Wooden Drum

500m Wooden Drum
